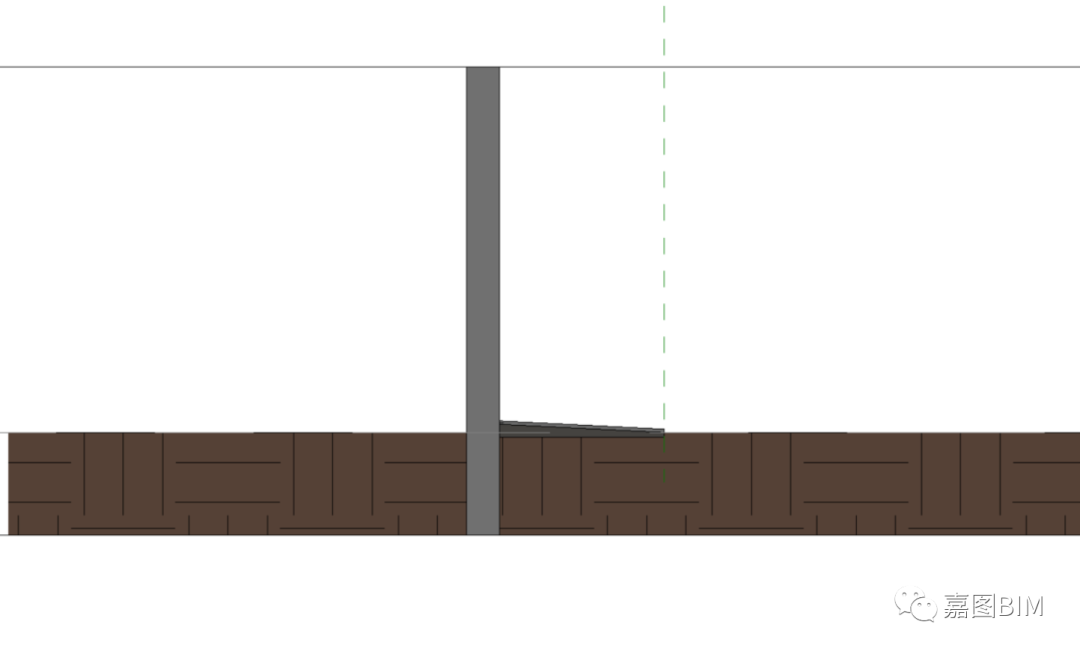

本題主要考核基本墻繪制、樓板繪制以及樓板添加點功能的應用。

1、按照尺寸繪制墻體

2、按照給定材質設置樓板類型，繪制樓板。

3、為樓板添加點

4、將樓板構造層設為可變

難點：由于題中給出樓板坡度，導致添加點后點位下調距離難以掌握，所以先以坡度箭頭以5%坡度繪制樓板，標注對應位置高差。刪除坡度箭頭，改為添加點，此時，我們就有點位下調的距離了。

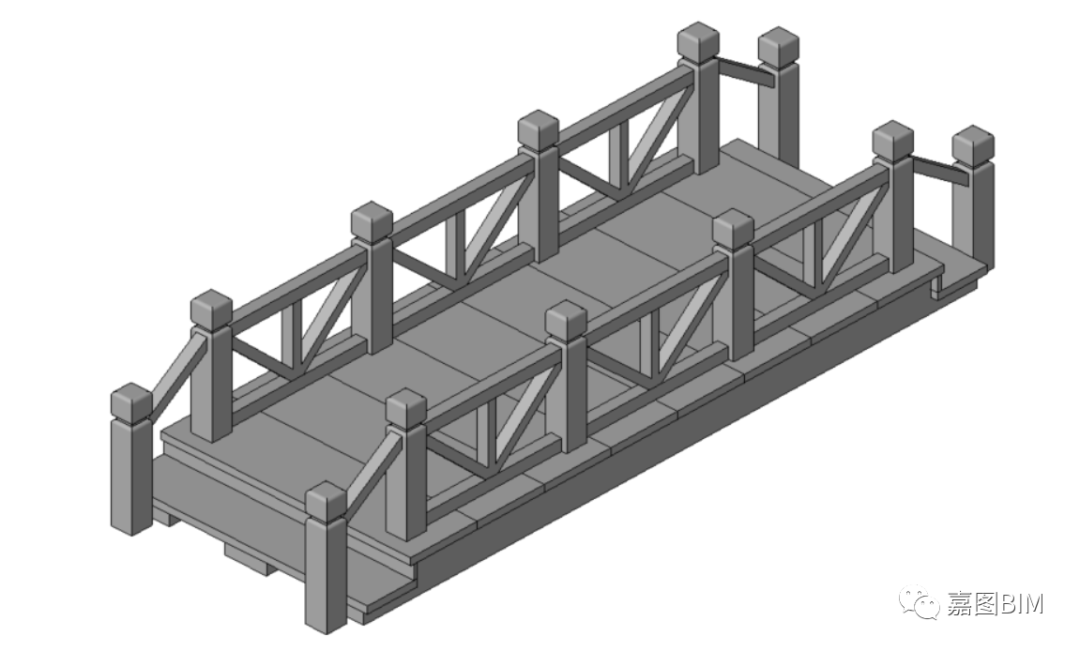

本題主要考核學員三視圖的審閱能力，以及構建集創建的拉伸、放樣的使用方法。

1、按照尺寸要求繪制木梁（拉伸）

2、按照尺寸要求繪制木地板（拉伸）

3、按照尺寸要求繪制木柱（放樣）

4、按照尺寸要求繪制圍欄（拉伸）

難點：試題每個構建的繪制相對簡單，但組合后繪制量大、構建之間關聯關系以及數據的讀取會有較大問題。

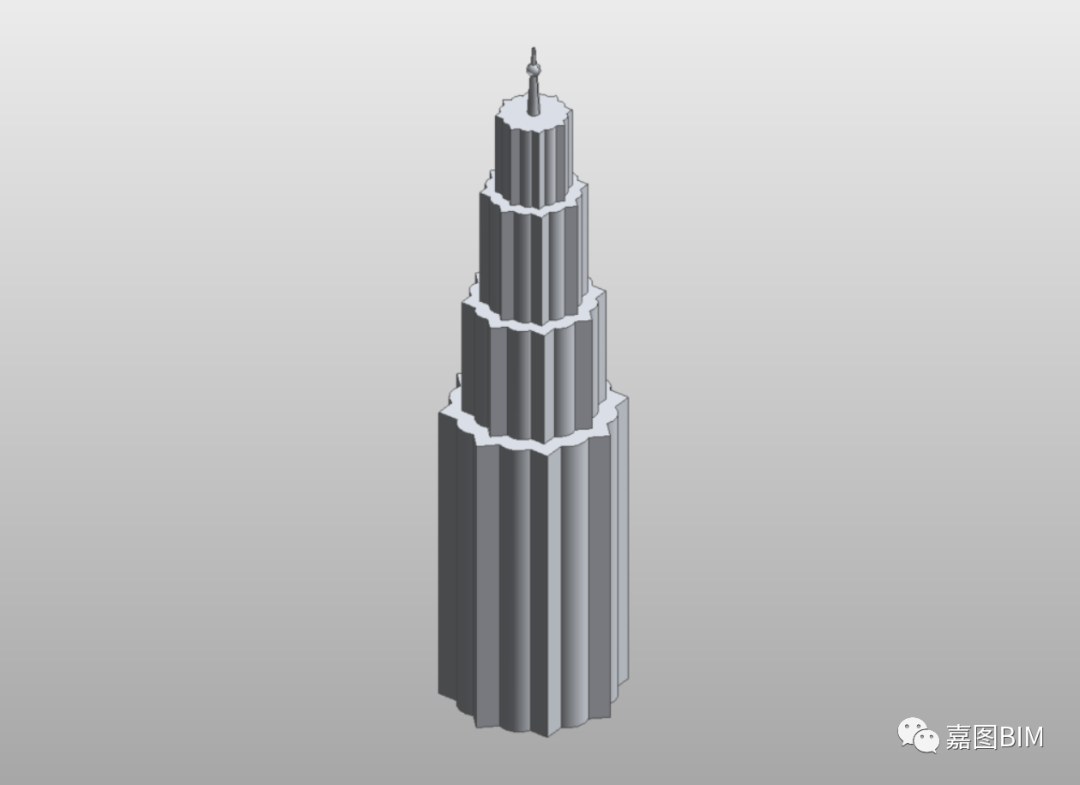

本題主要考核體量的拉伸功能，以及縮放的修改命令。

1、按照題中要求繪制標高

2、按尺寸繪制輪廓，進行拉伸操作

3、將步驟2輪廓復制，利用縮放命令縮小到要求尺寸，再次進行拉伸

4、重復步驟3直至繪制完成

難點：本題對revit基本幾何輪廓的繪制進行重點考核，考核學員在復雜圖形、復雜數據的情況下如何利用繪制工具及修改命令完成圖形繪制。

綜合題，主要考核學員對軟件的整體應用。

1、設置項目環境

2、創建標高軸網

3、創建明細表（空）、剖面（空）、圖紙（空）

4、根據要求創建模型

注意事項：明細表、圖紙、剖面等按要求進行創建，先創建的目的是保證后續不會遺漏。要結合平、立面圖綜合判斷建筑形體。題中所有構件均在原生族庫查找。
